| ¥8000价格 | QDX3型号 | 禹轩品牌 | 台单位 |

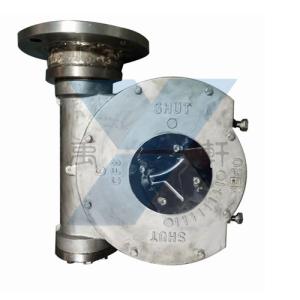

上海禹轩阀门有限公司(www.)是一家专业蜗轮箱(头)源头工厂,各类蜗轮箱(头)供应批发-公司主要产品有普通型蜗轮箱(代号QDX3)、配电动型蜗轮箱(代号QDX3-D)、管网型蜗轮箱(代号QDX3-G)、双级型蜗轮箱(代号QDX3-S)、出口型蜗轮箱(代号WQDX3)、信号型蜗轮箱(代号XQDX3)等类型的蜗轮箱,JC4型高压正齿轮传动手动装置,BA型美标弧伞齿轮传动手动装置。
上海禹轩蜗轮是上海地区专业生产阀门蜗轮箱的厂家,公司拥有优良的设备,技术力量和完善的检测手段,根据多年研制经验和国内阀门使用单位对阀门产品使用要求的不断提高,一直研发蜗轮蜗杆驱动装置的技术,为不断生产质量稳定的蜗轮箱产品提供了有力的保障,并快速的将货源送达到阀门工厂。同时公司也为全国各地电厂/水厂/化工/能源等行业提供维修和更换各类蜗轮箱业务。
上海禹轩主要产品有不锈钢蜗轮箱、出口型蜗轮箱、单级蜗轮箱、双级蜗轮箱、普通型阀门蜗轮箱、配电动型球阀蜗轮箱、管网型蝶阀蜗轮箱、山西型阀门蜗轮头、阀门驱动装置、信号型蜗轮蜗杆驱动装置等类型的蜗轮箱,JC4型高压正齿轮传动手动装置,BA型美标弧齿轮传动手动装置。适用于蝶阀(DN25~DN3000)、球阀(DN25~DN1500)、旋塞阀等类型阀门。特殊型可输出360度转角。
QDX3-G/S系列阀门装置尺寸表 | ||||||||||
蜗轮型号 | S7# | S8# | S9# | S10# | S11# | S12# | S13# | S14# | S15# | S16# |
G7# | G8# | G9# | G10# | G11# | G12# | G13# | G14# | G15# | G16# | |
技术参数 | ||||||||||
速比 | 475;1 | 495;1 | 530;1 | 594;1 | 648;1 | 1920;1 | 2307;1 | 2703;1 | 2759;1 | |
输入力矩Nm | 132 | :40 | 150 | 152 | 152 | 152 | 195 | 195 | 195 | 250 |
输出力矩Nm | 4200 | 5460 | 5480 | 5850 | 7020 | 18300 | 28500 | 34000 | 39000 | 50000 |
旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶阀参配DN | 350-400 | 450-500 | 600 | 700 | 800 | 900-1000 | 1100-1300 | 1400-1800 | 1800-2000 | 2400 |
球阀参配DN | 200 | 250-300 | 350 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
